當超高防爆電動葫蘆外來電源接通后，放開控制按鈕盒10的急停開關，按一下控制按鈕盒的總開按鈕，電氣控制箱6內的總停交流接觸器吸合并自鎖，再按控制按鈕盒的升降按鈕，電氣控制箱內的升降交流接觸器吸合，升降電機1起動，帶動減速器4輸入軸轉動，并通過三級齒輪減速，再由減速器的輸出軸驅動卷筒裝置2內的卷筒轉動，從而纏繞鋼絲繩使吊鉤9升降起吊重物，升降按鈕放開時，電氣控制箱內的升降交流接觸器斷電，升降電機1的錐形轉子受內部彈簧壓力的影響而軸向運動，使內部風扇制動輪制動，防爆電動葫蘆停止升降；若再按下控制按鈕盒的運行按鈕，電氣控制箱內的運行交流接觸器吸合，運行電機8起動，通過驅動裝置減速帶動電動小車7的車輪左右運行，運行按鈕放開時，電氣控制箱內的運行交流接觸器斷電，運行電機的錐形轉子受內部彈簧壓力的影響而軸向運動，使內部風扇制動輪制動，超高電動葫蘆停止運行。當發現超高電動葫蘆工作異常時，按一下控制按鈕盒的急停開關即可切斷電源。

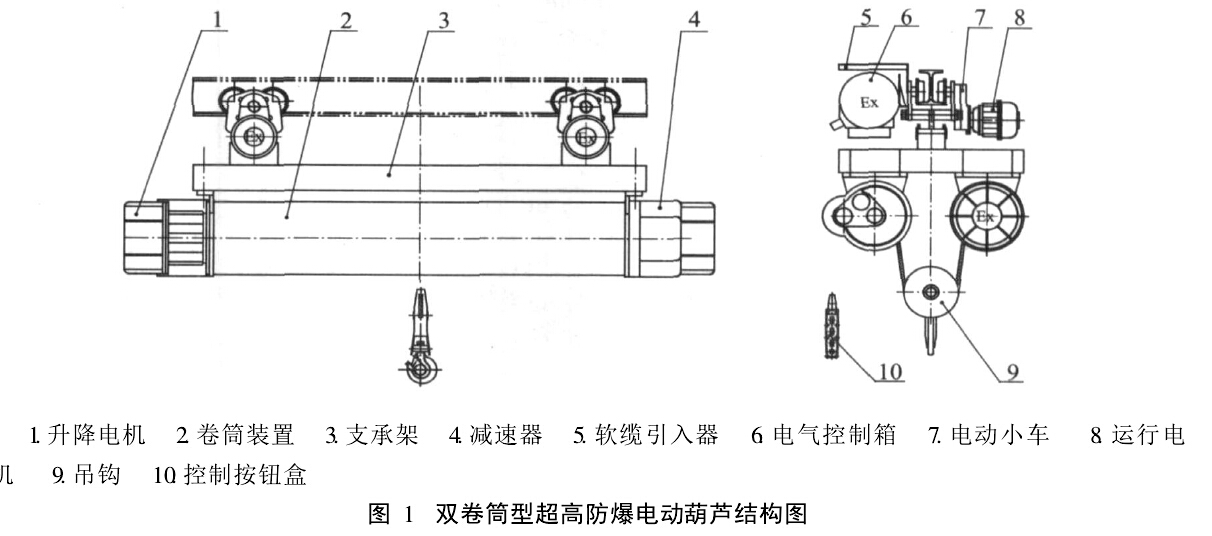

雙卷筒型超高防爆電動葫蘆結構見下圖1

雙卷筒型超高防爆電動葫蘆的起重量為2~10t；起升高度為50~100m，起升速度為8~16m/min；運行速度為10~20m/min。

主要技術方案是：超高防爆電動葫蘆采用兩套并列的卷筒裝置通過支撐架連接在一起，由于多了一套卷筒裝置后增加了容繩量，使起升高度得以大大提高；超高電動葫蘆的滑輪組倍率為1/2，為了解決由于鋼絲繩過長而產生的扭轉問題，超高電動葫蘆采用不扭轉或微扭鋼絲繩，吊鉤增加配重板；超高葫蘆采用一套控制箱控制兩臺升降電機，從而避免工作不同步情況的發生。為解決鋼絲繩出繩角過大問題，兩個卷筒上的繩槽及導繩器分別采用一個左旋和一個右旋結構；為避免吊鉤在左右極限位置時超高電動葫蘆另一端上翹，超高葫蘆采用兩套電動小車并適當放大電動小車間的距離，為了使超高葫蘆制造及維修方便，除卷筒、卷筒外殼、導繩器、吊鉤、支撐架外，其余配件均采用標準防爆電動葫蘆配件。
