鋼絲繩電動葫蘆結構緊湊、性能優越，凈空尺寸小，精確定位，操作舒適，也十分安全可靠，雖然應用十分廣泛，但是還是有少許場所并不適用，例如岸邊集裝箱起重機所需的檢修橋式起重機，起重機為10噸，起升高度64m，因此，普通鋼絲繩電動葫蘆已無法滿足該情景，于是之后研發了一款非標葫蘆，便是超高起升鋼絲繩電動葫蘆。

該非標葫蘆與傳統鋼絲繩電動葫蘆相比較，其主要構成部件較為相似，由起升制動電機、起升減速器、起升制動電機、卷筒組，定滑輪架、端梁裝置和電控箱等想成。

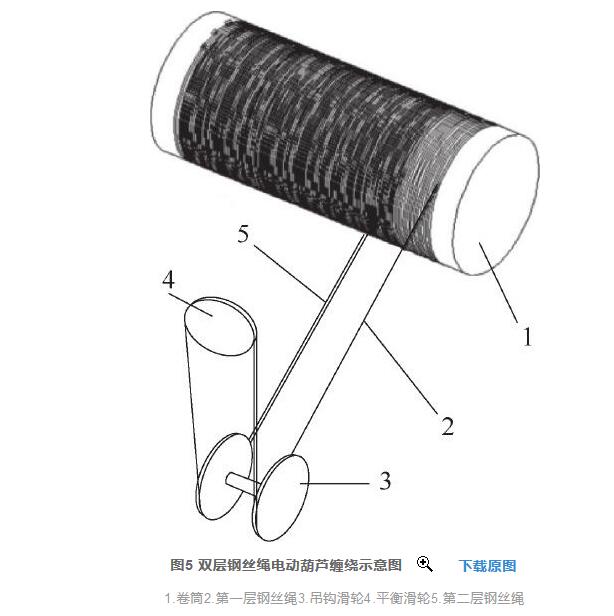

雙層鋼絲繩纏繞系統主要由卷筒、第一層鋼絲繩、第二層鋼絲繩、第一層導繩器

第二層鋼絲繩導繩器、平衡滑輪、吊鉤滑輪等組成，如下圖：

一、鋼絲繩纏繞方式

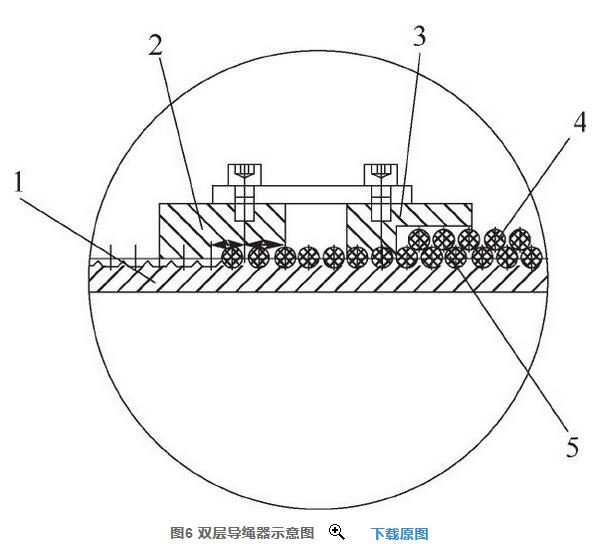

采用單根鋼絲繩雙層同向纏繞的方式，鋼絲繩兩端分別固定于卷筒的同一端部，鋼絲繩的一端在卷筒上卷繞形成第一層鋼絲繩，鋼絲繩在另一端在卷筒與第一層鋼絲繩上卷繞形成第二層鋼絲繩。同時卷筒上安裝有防止第二層鋼絲繩亂繩的第二導繩器，2個導繩器之間向固定連接。運行時，第一導繩器與第二導繩器同時工作，向相同方向移動，從而實現兩層鋼絲繩能同時卷繞或釋放，進而實現在電動葫蘆體積不變的情況下，起升高度幾乎是原電動葫蘆的2倍，大大提高了電動葫蘆的起升高度。

二、鋼絲繩繩端固定方式

由于第一層鋼絲繩和第二層鋼絲繩在卷筒上有高度差（即鋼絲繩直徑差），使得在卷筒上固定時不能很好的固定，故需在卷筒上鋼絲繩固定端焊接一鋼圈，鋼圈上開一槽口，將第一層鋼絲繩穿過槽口用壓繩器固定在卷筒上，第二層鋼絲繩用壓繩器固定在鋼圈外表上完成整個電動葫蘆的繞繩。

該超高起升鋼絲繩電動葫蘆采用單繩雙層纏繞方式，適用于大起升高度，其心跟那個優越，操作舒適，不僅安裝方便，維護簡單，可有效的滿足岸邊集裝箱起重機的維修工作及其他超高起升高度的工況場所。
